凸輪分割器選型范例:凸輪分割器設計計算如下。

(1)間歇分割定位等分數:S=8 S:分割數

(2)每等分驅動時間:1/3秒 定位時間:2/3秒

(3)輸入軸之回轉數:N=60rpm:凸輪軸速度(第分鐘轉速)

(4)凸輪曲線:變形修正正弦曲線

(5)回轉盤的尺寸:600×16T

(6)夾具的重量:2.5kg/組

(7)工件的重量:0.3kg/組

(8)轉盤依靠其底部的滑動面支持本身重量負荷,有效半徑:R=0.250m

(10)驅動角:θ=360×（驅動時間）/（驅動時間+定位時間）= 120

解答: 間歇分割定位等分:s=8輸入軸的回轉數:N=60轉/分 凸輪曲線是變形修正正弦曲線,因此Vm=1.76 Am=5.33 Om=0.99

負載扭矩:Tt (1)慣性扭矩:Ti (a) 轉盤重量:w1夾盤重量;w2工件重量:w3則: w1=πR2t×7.8×1/1000=π×302×1.6×7.8×1/1000=35.30(kg)

w2=2.50×8×=20(kg) w3=0.30×8×=2.4(kg) (b) 回轉盤慣性矩:I1夾具慣性矩;I2工件慣性矩;I3為 I1=w1R2/2G=35.30×0.062/2×9.8=0.16(kg..m.s) I2= w2Re2/2G=20×0.250X0.25/9.8=0.13(kg..m.s) I3=w3RRe2/2G=2.4×0.250X0.25/9.8=0.015 (kg..m.s)

(c)總慣性矩:I i=I1+I2+I3 I=0.16+0.13+0.015=0.305(kg..m.s2)

(d)輸出軸最大角加速度:α=Am×2π/s×(360/θh×N/60)2=5.53×2X3.14/6×(360/120×60/60)

2=39.09(rad/s2)

(1)慣性扭矩:Ti

Ti=I×α=0.305×39.09=11.92(kg . m)

(2)磨擦扭矩:Tf

Tf=μ×w×R=0.15×(35.29+20+2.4) ×0.25=2.16(Kg . m)

(3)作功扭矩:Tw

在間歇分割時沒有作功，因此Tw=0

(4)以上總負載扭矩:Te

Te=Tt×Tf+Tw=11.92+2.16+0=14.08(kg . m)

實際負載扭矩:Te安全負載的因數fe=1.5

Te=Tt×fe=14.08×1.5=21.12(kg . m)

輸入軸扭矩:Tc注：輸入軸起動負載扭矩視為0. 因此Tca=0

Tc=360/θh .s ×Qm×Te=360/120×8 ×0.99×21.12=7.84(kg. m)

計算所需的馬力:p=Tc×N / 716×f(HP) 或 P=Tc×N / 975×f (kw)

假設交率f=60% 那么

P=7.84×60 / 716×0.6=1.09(HP)或P=7.84×60 / 975×0.6 =0.804(Kw)

所需的馬力為1.50HP

選擇適用的間歇凸輪分割器 根據以上為凸輪分割器設計計算的資料以及輸入軸的轉數60rpm來選擇,請參考說明書上所記載,凡是輸出軸扭矩高于以上凸輪分割器設計計算的Te值者均可選用。因為Te=21.12(kg-m),所以應采用恒拓110DF型

Vm: 最大非向性速度

Am: 最大非向性之加速度

Qm: 凸輪軸最大扭力系數

α: 角加速度

θh : 輸入軸轉位(驅動)

μ: 磨擦系數=0.15

γ: 速度比

Ω: 角速度(弧度/秒)

α: 角加速度(弧度/秒2)

以上為凸輪分割器設計計算范例，如有任何疑問請聯系山東威爾凱姆專業服務工程師，免費為你凸輪分割器選型設計計算。

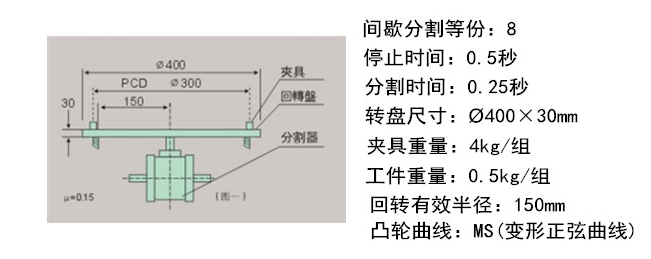

凸輪分割器轉盤式結構選型數據表
