分割器安裝

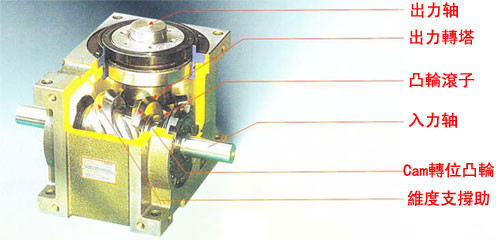

凸輪分割器安裝主要分為機體的安裝和輸入、輸出軸的安裝

一、凸輪分割器機體的安裝步驟：

1.凸輪分割器是經精密加工和正確裝配調整而得到的高精度分割機構，用戶使用前，不得擅自調整、拆卸、組裝；

2.確認凸輪分割器安裝面有無損傷，如有損傷，用油石修整；

3.找到正確輸入、輸出軸的位置，加注定位銷，均勻地擰緊螺釘；

4.凸輪分割器受脈動負荷力矩作用，安裝必須十分牢固。

安裝注意：由于凸輪分割器安裝面相對于輸入、輸出軸的垂直或平行度較高，設備的安裝基一定要保證使本分割器的輸入、輸出軸方向與設備所需的輸入、輸出方向同軸。不能偏斜或偏心。否則，不但影響到輸出精度，而且會嚴重地損壞分割器。因為這時，分割器處于不正常的受力狀態。

二、凸輪分割器輸入、輸出軸的安裝事項：

與凸輪分割器輸入、輸出軸有關的聯接，應是在回轉方向上剛性好，沒有反向沖擊、旋轉穩定的聯接。在凸輪分割器的輸入、輸出軸上安裝轉臺、鏈輪、皮帶輪、齒輪、法蘭盤等聯接時要注意一下四點：

1.絕對禁止用錘子強力擊打，無理沖擊。以免損壞分割器內部的凸輪和滾針軸承；

2.輸入、輸出軸及其外伸剛性軸不能無理架設，應進行充分的中心調整；

3.輸入、輸出軸是精加工的 h6 級，孔徑精加工成 H6 級，壓入較理想。在此要避免孔、軸上下極限偏差的配合。鍵聯接不能過松。

4.加工零件、附件、夾具、工具安裝時，相對于工作臺的偏心或工步誤差要通過儀器檢測調整消除。輸入驅動系統、輸出傳動系統的結構及聯接一、與分割器輸入軸相連接的驅動件有：皮帶輪、鏈輪、同步帶輪、齒輪、聯軸器等。由于負荷脈動，凸輪軸轉矩在一周中有正負變化。而凸輪特性只有在凸輪軸以一定速度轉動時，才能得以發揮。所以凸輪軸旋轉的不穩定性給分割器所加的轉矩會明顯增大，給間歇運動造成惡劣的影響。因此，凸輪軸上不能用產生滑動的皮帶，產生脈動的鏈條和有間隙的齒輪驅動。使用皮帶或鏈條必須脹緊。使用齒輪精度要高，要消除嚙合間隙。使用同步帶的優點較多：與其它動作同步；傳送帶與皮帶輪既是摩擦也不產生間隙；振動小，可實現高速；選用大直徑的皮帶輪，飛輪效果好。一般情況下，分割器輸入軸形成為軸輸入鍵連接結構。在傳動過程中，由于諸因素的不穩定性和驅動負荷的脈動性，很容易使鍵連接松動，出現配合間隙。使輸入軸運動不連續，產生沖擊。這樣不僅連接件易損壞其內部的凸輪和滾針軸承。所以，在連接時要仔細調整，在使用過程中要時常檢查。
